一、前言
运营或产品经理从实际场景和业务角度提出对应的业务需求后，作为研发人员，不仅需求理解场景和业务需求，还需要将这些场景和业务需求转化成技术实现方案。从技术的角度出发，来梳理需要实现的逻辑与交互流程，例如，用户请求交互链路、发送消息交互链路、单聊交互链路和群聊交互链路等，这样才能从整体链路上理解分布式IM即时通讯系统的实现。
二、本章诉求
在正式设计和编码实现分布式IM即时通讯系统之前，除了要理解业务需求和业务流程外，作为技术人员，还有一项非常重要的事情，那就是从技术角度好好梳理下分布式IM即时通讯系统的请求链路，交互逻辑和技术流程，以便更好的设计和研发分布式IM即时通讯系统。
本章，就从技术的角度出发，梳理下分布式IM即时通讯系统的用户请求交互链路、发送消息交互链路、单聊交互链路和群聊交互链路。
三、用户请求交互链路

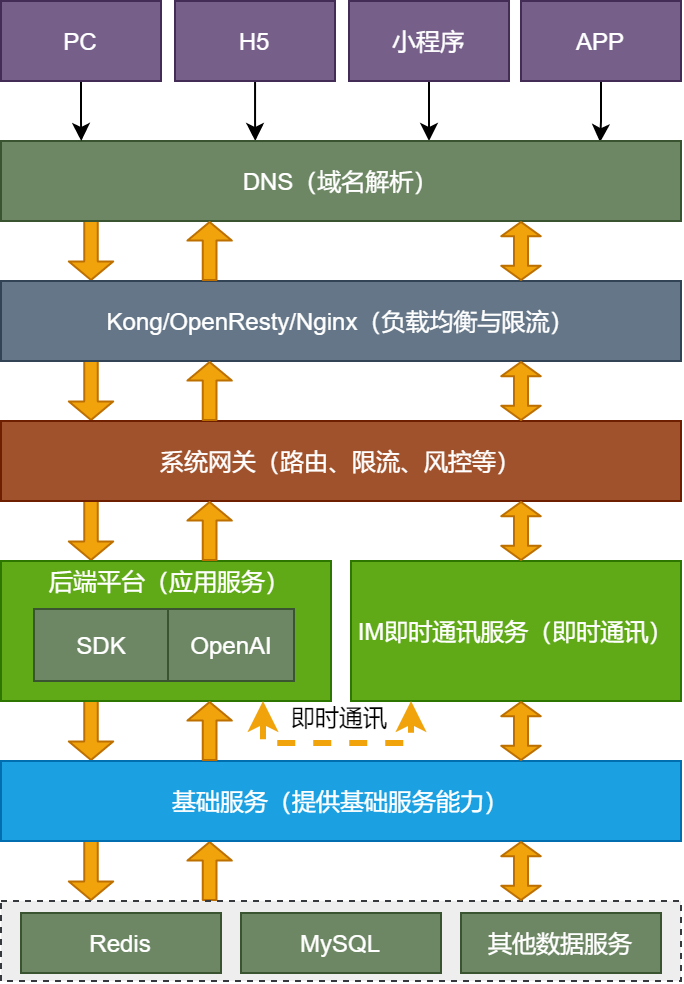

从技术的角度来讲，用户通过客户端访问分布式IM即时通讯系统，一般都是通过域名来访问的，通过域名访问系统，就需要DNS服务器做域名解析，将域名解析成对应的IP地址来访问指定的服务器。进入服务器后，会通过Kong/OpenResty/Nginx进入系统的业务网关，再到我们部署的后端平台，IM即时通讯服务。由后端平台、IM即时通讯服务再到基础服务，由基础服务再到数据存储服务。向客户端返回数据时，再按照相反的顺序层层返回。整体链路如图4-1所示。
可以看到，当用户通过域名访问分布式IM即时通讯系统时，会经过如下的请求链路。
（1）用户通过PC/H5/小程序/APP访问分布式IM即时通讯系统时，请求可能会分为HTTP请求、TCP请求或者是WebSocket请求，不管是哪种请求，都会先经过DNS服务器对域名进行解析，解析出IP地址，通过IP地址定位到最终的服务器。
（2）请求进入服务器后，会先经过Kong/OpenResty/Nginx等流量网关或者负载均衡器，将请求发往业务网关。
（3）请求进入业务网关后，如果是HTTP请求，则业务网关会将请求路由到后端平台，如果后端平台此时的业务需要发送即时消息，则后端平台会通过集成的SDK向IM即时通讯服务发送即时消息。如果是TCP请求或者WebSocket请求，则业务网关会将请求路由到IM即时通讯服务，由IM即时通讯服务来处理即时消息。
（4）后端平台和IM即时通讯服务接收到请求后，进行对应的业务处理后，都会调用基础服务的接口来进一步处理业务。
（5）基础服务执行完业务逻辑，会将数据写入数据存储服务，比如Redis、MySQL、ES等数据存储服务中。
（6）后端平台会集成IM即时通讯SDK，并且会集成对接OpenAI大模型的SDK。
当分布式IM即时通讯系统处理完业务逻辑向客户端响应结果数据时，会经过如下的响应链路。
（1）如果客户端只是调用后端平台的接口，来执行后端平台的逻辑，例如搜索用户、查看好友列表、搜索群组、查看群列表等不涉及即时通讯的逻辑时，后端平台处理完业务逻辑并记录相关的数据后，就会按照与请求相反的链路响应数据。
（2）如果客户端调用后端平台的接口，通过后端平台的接口来发送即时消息时，后端平台处理完业务逻辑并记录相应的数据后，会通过集成的SDK服务向IM即时通讯服务发送即时消息，IM即时通讯服务接收到消息后，会通过客户端与IM即时通讯服务建立的长链接，向客户端发送即时消息。
（3）如果客户端是通过WebSocket或者TCP等协议向IM即时通讯服务发送消息，IM即时通讯服务处理完业务逻辑并记录数据后，会通过客户端与IM即时通讯服务建立的长链接，向客户端发送即时消息。
四、发送消息交互链路
